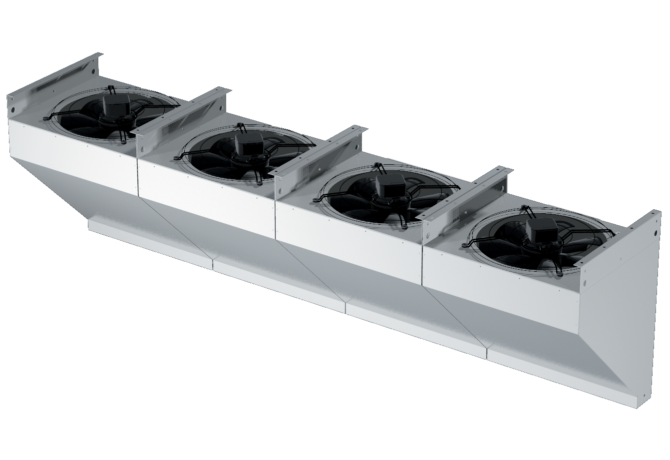

KURTYNA POWIETRZNA SV
Kurtyna powietrzna jest produktem uzupełniającym system ogrzewania obiektów wielkokubaturowych. Kurtyny powietrzne służą do oddzielenia pomieszczeń o dwóch różnych temperaturach ograniczając wymianę powietrza pomiędzy pomieszczeniami lub pomieszczeniem a środowiskiem zewnętrznym.
Typoszereg kurtyn SV składa się z trzynastu modeli o wydajności powietrza od 6 000 do 23 000 m3 /h. Kurtyny ograniczają wymianę powietrza, pomiędzy pomieszczeniami lub pomieszczeniem i środowiskiem zewnętrznym, tym samym redukując straty ciepła. Urządzenie zapewnia wymuszony przepływ powietrza w kierunku poziomym lub pionowym, w zależności od montażu. Modułowa budowa pozwala na uzyskanie dowolnego wymiaru wypływu strugi w zakresie 1.3 – 6 m. Do dyspozycji mamy trzy szerokości modułu: 650, 700, 750 mm.
Wydajność: od 180 W do 1230 W
wydajności powietrza od 6 000 do 23 000 m3/h.
Ilość modeli: 13
ZASADA DZIAŁANIA
Kurtyna powietrzna jest produktem uzupełniającym system ogrzewania obiektów wielkokubaturowych. Kurtyny powietrzne służą do oddzielenia pomieszczeń o dwóch różnych temperaturach ograniczając wymianę powietrza pomiędzy pomieszczeniami lub pomieszczeniem, a środowiskiem zewnętrznym.
W przypadku często otwieranych otworów drzwiowych kurtyna powietrzna zapobiega stratom cieplnym wynikającym z wnikaniu zimnego powietrza do obiektu przez otwory drzwiowe zimą i ciepłego powietrza latem. Dodatkowo kurtyna powietrzna stanowi barierę przed dostawianiem się owadów, czy też innych zanieczyszczeń do wnętrza budynku zabezpieczonego takim urządzeniem.
KONSTRUKCJA I MONTAŻ

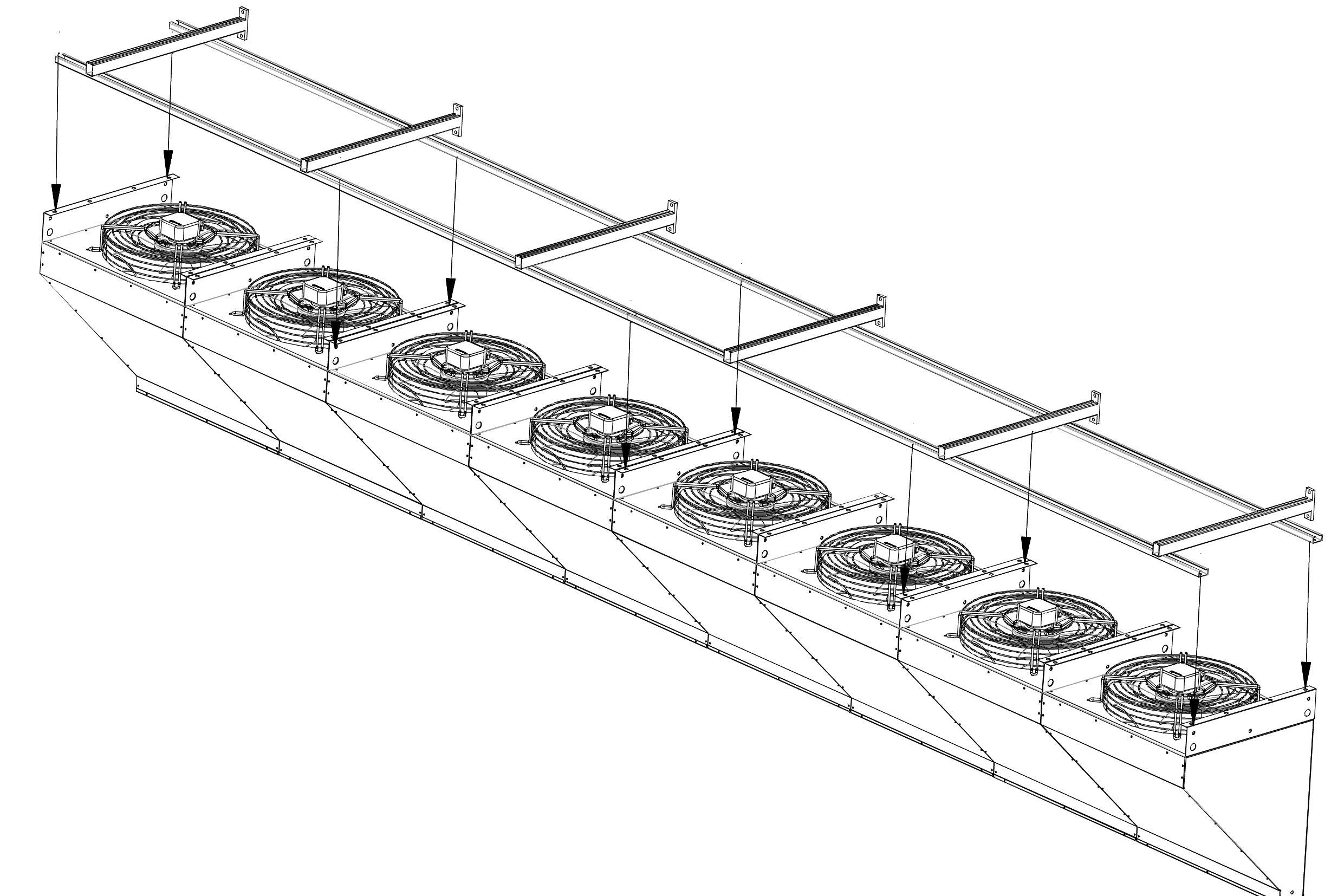

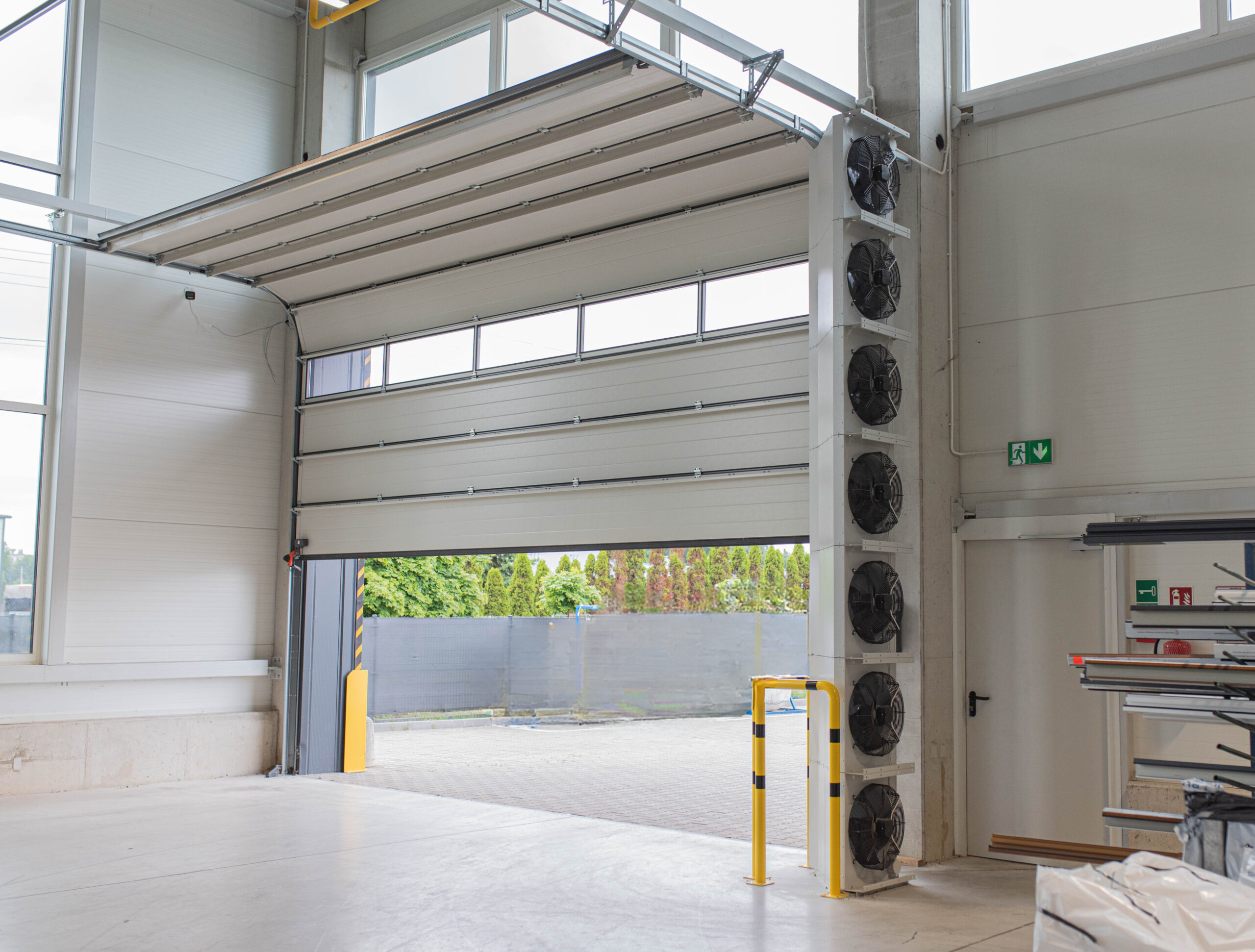

Głównym komponentem Kurtyny powietrza jest wentylator, którego średnica determinuje wymiary pojedynczego modułu, a tym samym całego urządzenia. W przypadku najmniejszej kurtyny SV14, kurtyna składa się z 2 modułów, zaś największa SV52 z 8 modułów. W zależności od potrzeb, kurtyna powietrza może być instalowana zarówno w pionie jak i w poziomie. Do każdego z montażu należy przestrzegać odpowiednich odległości montażowych od przegród budowlanych, w celu zapewnienia optymalnej pracy i zachowania wydajności.
A.Wentylator
B.Wentylator
C.Wentylator
E.Wentylator
D.Wentylator
AKCESORIA
W zależności od natężenia prądu kurtyny należy dobrać właściwy regulator transformatorowy obrotów. Wszystkie regulatory są 5-stopniowe. Do dyspozycji są regulatory o minimalnym natężeniu prądu 1.2A, poprzez 2A, 3A,5A, 7 A, 10A aż po 14A.
Do współpracy kurtyny powietrza z bramą należy zastosować opcjonalny wyłącznik krańcowy, bramowy.
